高功率連續脈沖半導體光纖激光光路系統方案設計就是根據客戶使用條件，來決定滿足使用要求的各種方案，即光學系統的結構形式、性能參數、外形尺寸等。我們可以為客戶提供獨特的、專業的、批量化定制光學系統設計。

    光學設計過程分為四個個階段：外形尺寸計算、初始結構計算、象差校正和平衡以及象質評價。

一、外形尺寸計算

    設計擬定出光學系統原理圖，確定基本光學特性，使?jié)M足給定的技術要求，即確定放大倍率或焦距、線視場或角視視場、數值孔徑或相對孔徑、共軛距、后工作距離光闌位置和外形尺寸等。在計算時一定要考慮機械結構和電氣系統，以防止在機構結構上無法實現。每項 性能的確定一定要合理，過高要求會使設計結果復雜造成浪費，過低要求會使設計不符合要求。

二、初始結構的計算和選擇

初始結構的確定常用以下兩種方法：

    1.根據初級象差理論求解初始結構

    2.從已有的資料中選擇初始結構

    這是一種比較實用又容易獲得成功的方法。但其要求設計者對光學理論有深刻了解，并有豐富的設計經驗，只有這樣才能從類型繁多的結構中挑選出簡單而又合乎要求的初始結構。一個不好的初始結構，再好的自動設計程序和有經驗的設計者也無法使設計獲得成功。

三、象差校正和平衡

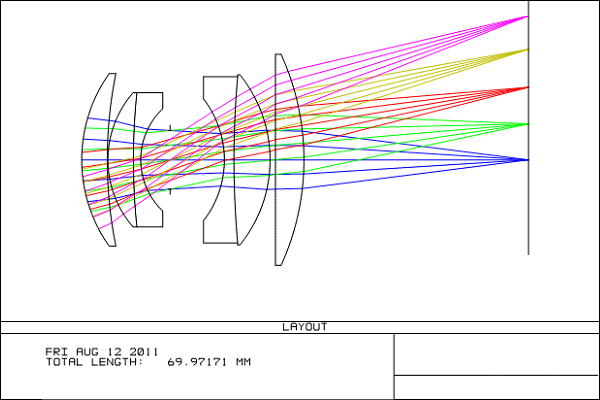

    初始結構選好后，要在計算機上用ZEMAX、CODEⅤ等軟件對光學系統進行分析和光路追跡，算出全部象差及各種象差曲線。從象差數據分析就可以找出主要是哪些象差影響光學系統的成象質量，從而找出改進的辦法，開始進行象差校正。象差分析及平衡是一個反復進行的過程，直到滿足成象質量要求為止。

如有需要，請聯系！電話：19874358775（微信同）
